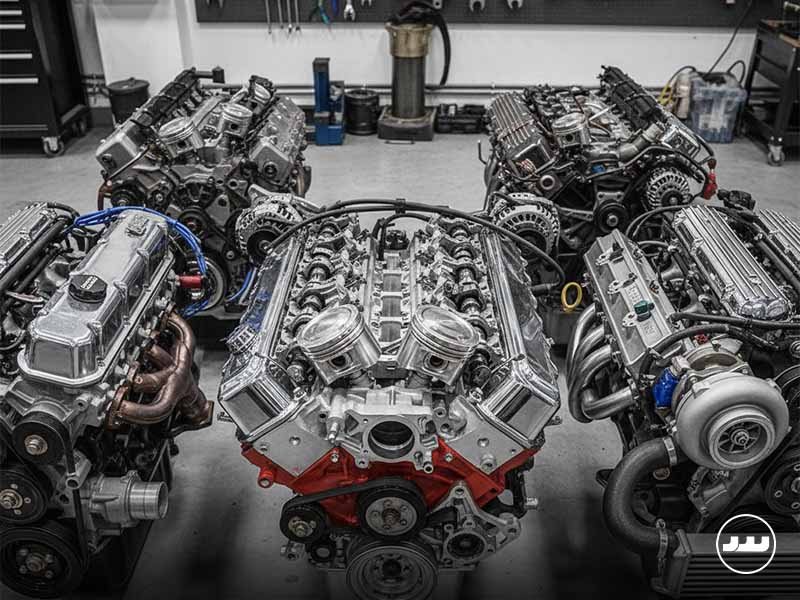

انواع موتور خودرو | بررسی کامل آرایش سیلندرها (خطی، خورجینی، باکسر) و تکنولوژی ساخت

اگر بخواهیم جامع و تخصصی به ماجرا نگاه کنیم، موتور خودرو چیزی فراتر از یک قطعه فلزی پیچیده است؛ در واقع همین موتور است شخصیت ماشین شما را تعریف می‌کند.

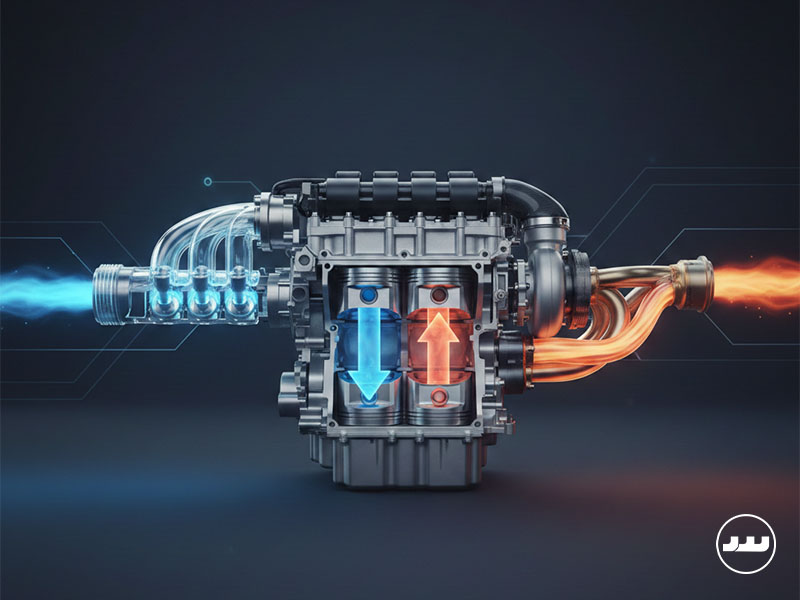

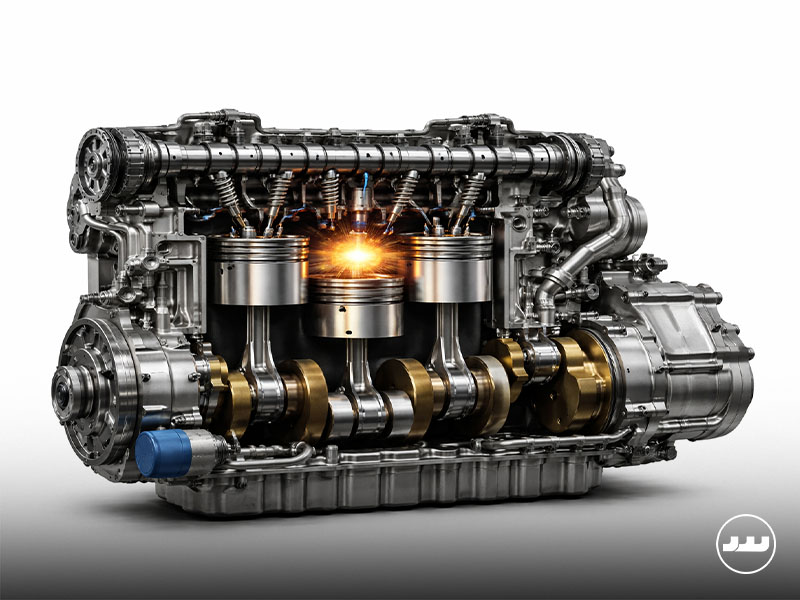

موتورهای احتراق داخلی (ICE) که دهه‌ها است همراه ما هستند، بر پایه یک اصل ساده اما مهندسی‌شده کار می‌کنند: تبدیل انرژی شیمیایی سوخت به انرژی حرکتی. برای این‌که یک موتور روشن بماند و چرخ‌ها را به گردش درآورد، چهار پرده نمایش را پشت سر می‌گذارد.

در پرده اول که همان «مکش» است، پیستون پایین می‌رود تا مخلوط سوخت و هوا را به داخل بکشد.

سپس در مرحله «تراکم»، این مخلوط با قدرت فشرده می‌شود تا آماده انفجار شود. وقتی شمع جرقه می‌زند، مرحله «انفجار» یا کار رخ می‌دهد که پیستون را با شدت به پایین پرتاب می‌کند و در نهایت، در مرحله «تخلیه»، دود حاصل از این نبرد مهندسی، از اگزوز بیرون می‌رود.

درک این مراحل به ما کمک می‌کند بفهمیم چرا چیدمان سیلندرها این‌قدر اهمیت دارد. اما واقعیت این است که تفاوت در چیدمان، تعداد سیلندر و نوع تنفس، دقیقا همان چیزی است که فرق بین یک خودروی اقتصادی شهری و یک غول بیابانی را رقم می‌زند.
در این مقاله قرار است یک بار برای همیشه، از الفبای چیدمان سیلندرها تا پیچیده‌ترین سیستم‌های توربوشارژ را با هم کالبدشکافی کنیم.

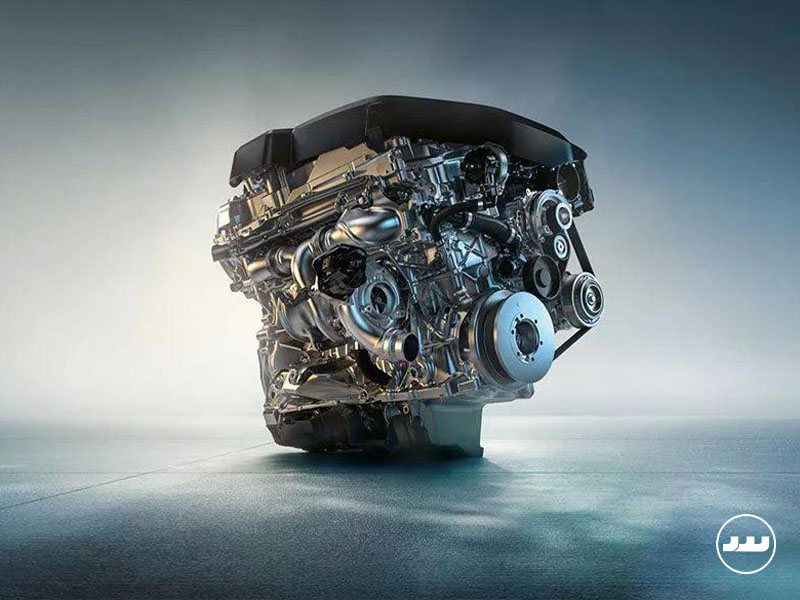

انواع آرایش و چیدمان سیلندرها  (Engine Layouts)

شکل فیزیکی موتور، اولین چیزی است که فضای زیر کاپوت را مدیریت می‌کند. مهندسان خودرو همیشه در حال جنگیدن با محدودیت فضا و توزیع وزن هستند. به همین خاطر، سیلندرها را به شکل‌های مختلفی کنار هم می‌چینند تا به بهترین بازدهی برسند.

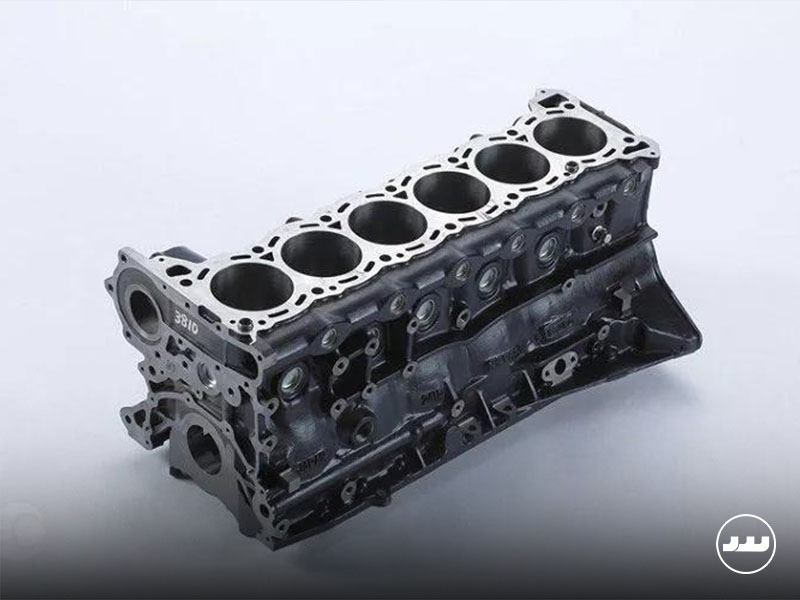

موتور خطی  (Inline Engine / I)

این مدل را می‌توانیم «کلاسیک‌ترین» نوع چیدمان بنامیم. در موتورهای خطی، تمام سیلندرها مثل سربازهایی که در صف ایستاده‌اند، پشت سر هم قرار می‌گیرند. اگر کاپوت اکثر خودروهای رایج در خیابان‌های ایران را بالا بزنید، با یک موتور ۴ سیلندر خطی (I4) روبه‌رو می‌شوید.
سادگی ساخت این موتورها سبب شده که هزینه نگهداری و تعمیرات آن‌ها به شدت پایین بیاید. چون عرض کمی دارند، فضای کافی برای سایر قطعات در دو طرف موتور باقی می‌ماند.

با این حال، وقتی تعداد سیلندرها در این آرایش بالا برود (مثلاً ۶ سیلندر خطی)، طول موتور خیلی زیاد می‌شود و مرکز ثقل ماشین را به چالش می‌کشد. اما برای خودروهای روزمره، این چیدمان هنوز هم پادشاهی می‌کند چون هم سبک است و هم پیچیدگی عجیبی در سیستم انتقال قدرت ایجاد نمی‌کند.

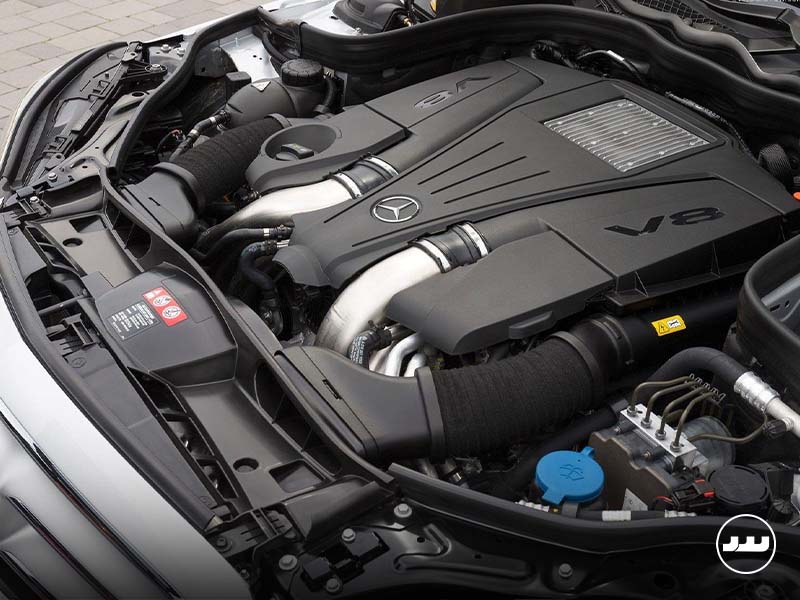

موتور خورجینی  (V-Type Engine)

وقتی قدرت بیش‌تری لازم داریم اما جای کافی برای یک موتور بلند و دراز خطی را نداریم، به سراغ موتورهای V  شکل یا خورجینی می‌رویم.
در این‌جا، سیلندرها به دو دسته تقسیم می‌شوند و با یک زاویه مشخص (معمولاً ۶۰ یا ۹۰ درجه) روبه‌روی هم قرار می‌گیرند، درست شبیه به حرف V انگلیسی.

این چیدمان هوشمندانه سبب می‌شود موتور بسیار کوتاه‌تر شود. به همین دلیل مهندسان می‌توانند موتورهای قدرتمند V6 یا V8 را در کاپوت‌هایی جای بدهند که حتی از نظر طولی برای یک ۴ سیلندر خطی هم کوچک به نظر می‌رسند.
موتورهای V شکل ذاتا گشتاور بالایی دارند و صدای بم و گیرای آن‌ها، همیشه دلخواه عشقِ ماشین‌ها بوده است. البته باید قبول کرد که هزینه تولید و تعمیر این موتورها به دلیل داشتن دو سرسیلندر و سیستم سوپاپ پیچیده‌تر، نسبت به مدل‌های خطی بالاتر است.

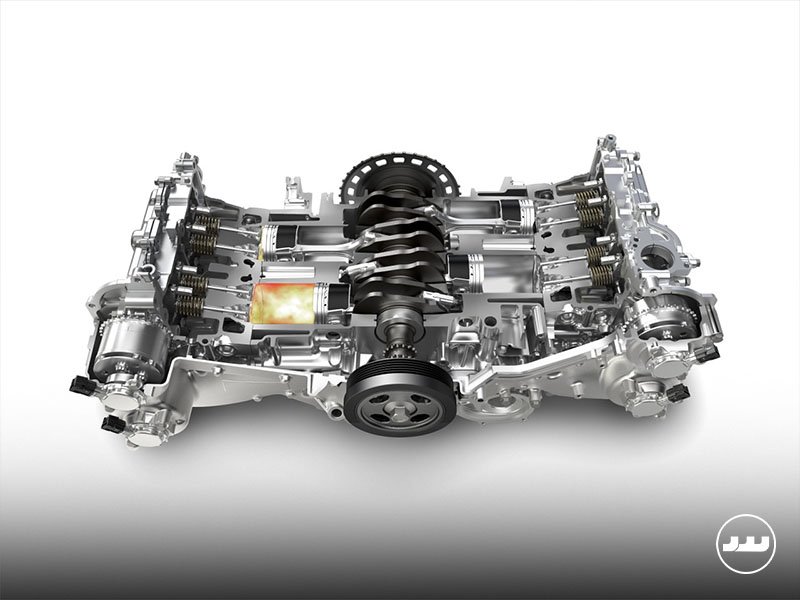

موتور تخت یا بوکسوری  (Flat / Boxer Engine)

برخلاف مدل‌های قبلی که پیستون‌ها بالا و پایین می‌روند، در موتور بوکسوری سیلندرها به صورت کاملاً افقی و روبه‌روی هم قرار گرفته‌اند. پیستون‌ها در این حالت طوری حرکت می‌کنند که انگار دو بوکسور در حال مشت‌زنی به همدیگر هستند.

بزرگ‌ترین برگ برنده این موتورها، «مرکز ثقل پایین» است. چون موتور تخت است و نزدیک به زمین نصب می‌شود، پایداری خودرو در پیچ‌ها به شکل چشم‌گیری افزایش می‌یابد.
برندهایی مثل سوبارو و پورشه به همین دلیل عاشق این چیدمان هستند. البته این موتورها فضای عرضی زیادی اشغال می‌کنند و دسترسی به شمع‌ها و سیستم‌های جانبی در آن‌ها، همیشه یک چالش واقعی برای مکانیک‌ها بوده است.

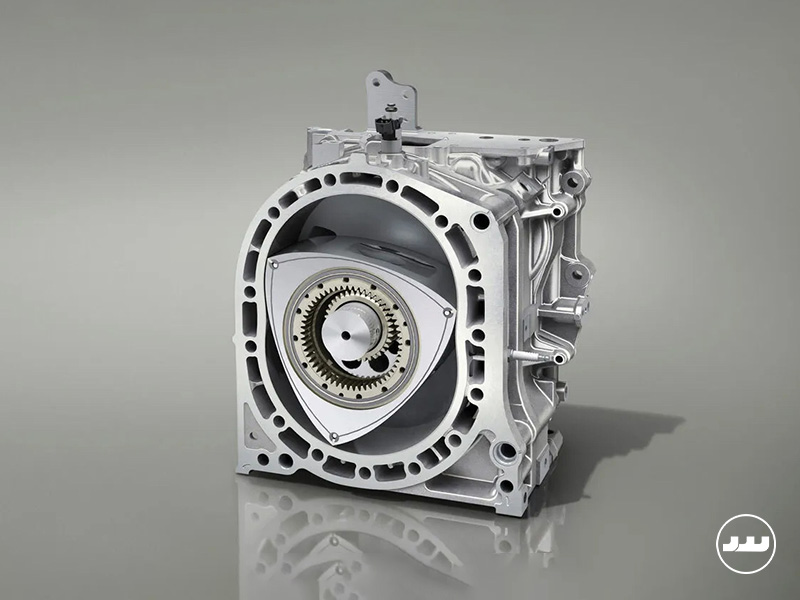

موتور دوار  (Rotary / Wankel Engine)

در این مدل دیگر خبری از پیستون‌های رفت و برگشتی نیست. در موتور وانکل، یک روتور مثلثی شکل در یک فضای بیضی‌مانند می‌چرخد.
این چرخش سبب ایجاد محفظه‌های احتراق می‌شود. موتورهای دوار حجم بسیار کمی دارند اما می‌توانند قدرت‌های اعجاب‌انگیزی تولید کنند و دور موتورهای بسیار بالایی دارند. مزدا مشهورترین طرفدار این تکنولوژی بوده است.

با این حال، مصرف سوخت بالا و آلایندگی زیاد سبب شد که این موتورهای خاص، کمی از دنیای تولید انبوه فاصله بگیرند، هرچند که هنوز هم در جهان خودروهای خاص، مثل یک افسانه باقی مانده‌اند.

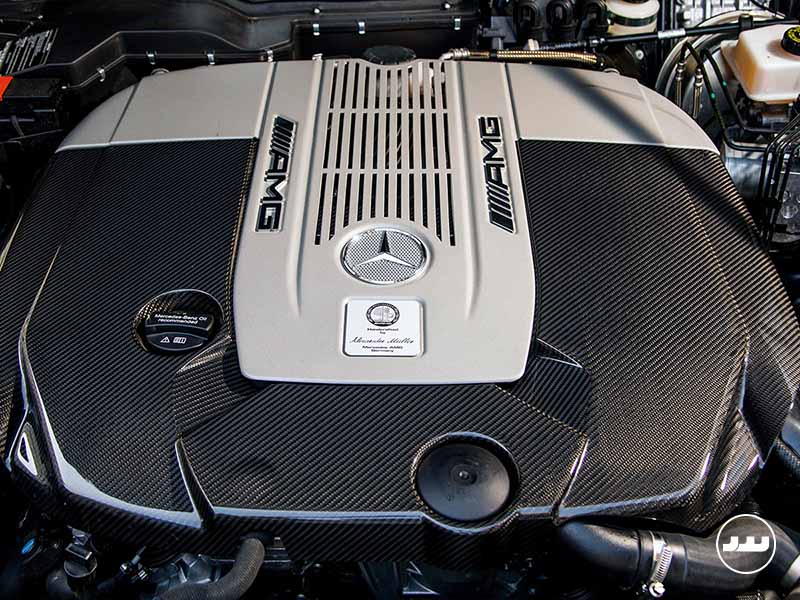

دسته‌بندی بر اساس تعداد سیلندر

تعداد سیلندر، تعیین‌کننده شخصیت حرکتی ماشین است. هر چه تعداد سیلندر بالاتر برود، فاصله‌های بین جرقه‌زنی‌ها کوتاه‌تر می‌شود و در نتیجه موتور نرم‌تر کار می‌کند.

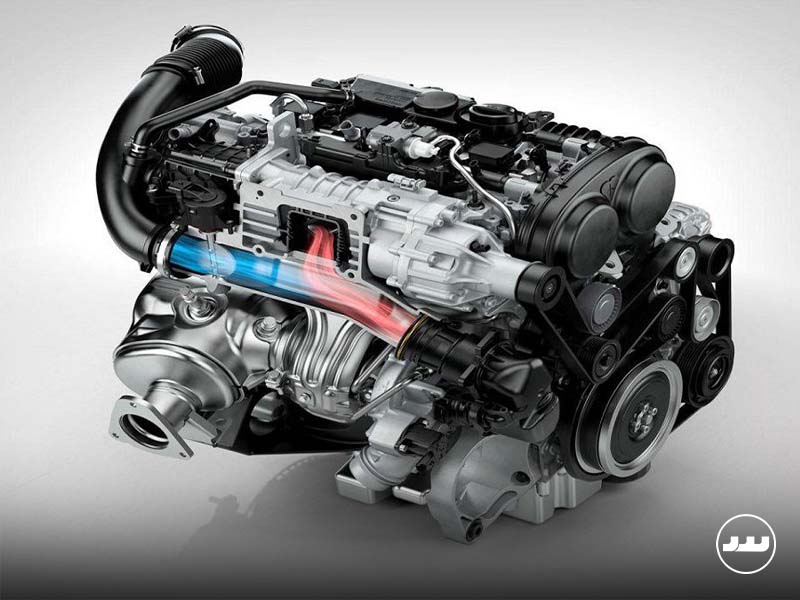

موتورهای ۳ سیلندر

سال‌ها پیش کسی فکر نمی‌کرد موتورهای ۳ سیلندر بتوانند جایگاهی داشته باشند، اما امروز برای کاهش مصرف سوخت و آلایندگی، به انتخاب اول بسیاری از برندها تبدیل شده‌اند.

ماشین‌هایی مثل میتسوبیشی میراژ یا خودروهای کوچک شهری، از این پیشرانه استفاده می‌کنند تا اقتصادی بودن خود را به رخ بکشند.
این موتورها شاید لرزش بیش‌تری نسبت به ۴ سیلندرها داشته باشند، اما برای ترددهای پرترافیک شهری، انتخابی هوشمندانه به نظر می‌رسند.

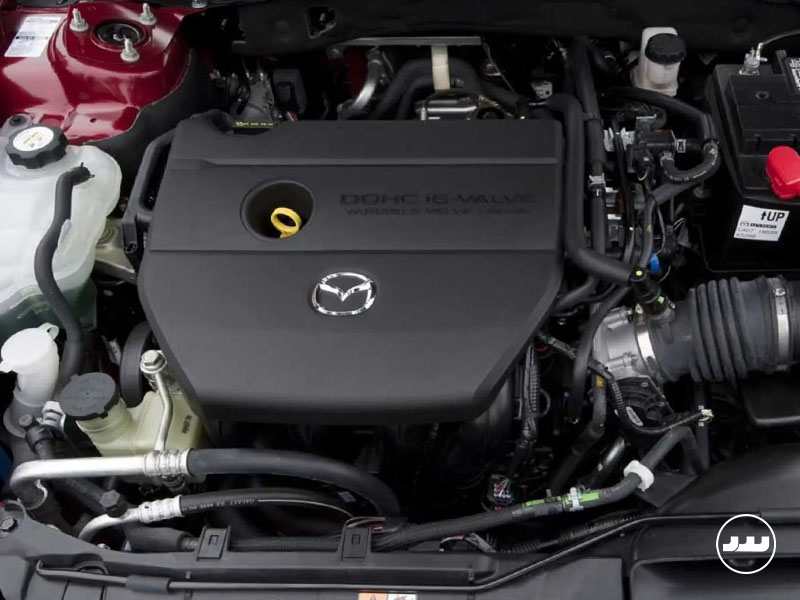

موتورهای ۴ سیلندر

بدون شک، پرتیراژترین موتور جهان است. تعادل ایده‌آلی بین قدرت، گشتاور، مصرف سوخت و هزینه تعمیرات دارد.
فرقی نمی‌کند سوار یک سدان خانوادگی باشید یا یک هاچ‌بک اسپرت، موتور ۴ سیلندر خطی معمولا عملکردی عالی دارد.
در مجموعه‌هایی که تنوع بالایی از برندها را پوشش می‌دهند، مثل گروه خودرویی ستوده، این پیشرانه‌ها بیش‌ترین سهم را در میان انتخاب‌های مشتریان دارند چون عملاً برای هر نوع کاربری جواب خود را پس داده‌اند.

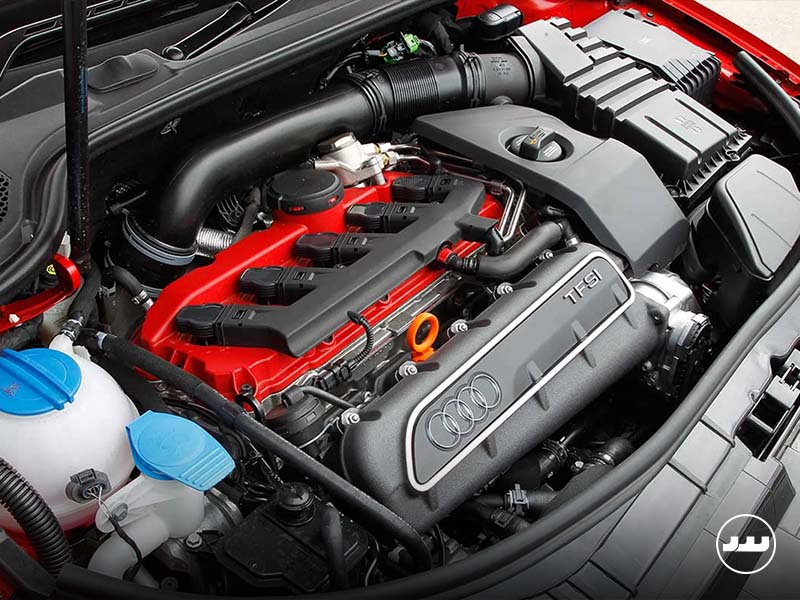

موتورهای ۵ سیلندر

این پیشرانه‌ها در دنیای خودرو حکم یک موجود نایاب و دوست‌داشتنی را دارند. وقتی مهندسان حس می‌کنند ۴ سیلندر برای قدرت مورد نظرشان کم است و ۶ سیلندر هم در فضای کاپوت جا نمی‌شود، به سراغ آرایش ۵ سیلندر می‌روند.
صدای این موتورها به دلیل توالی نامتقارن احتراق، بسیار خاص و شبیه به غرش موتورهای مسابقه‌ای است.
آئودی و ولوو در دهه‌های گذشته شاهکارهای عجیبی با این مدل موتور خلق کردند که هنوز هم در بازار دست‌دوم‌ها، طرفداران دوآتیشه خودش را دارد.

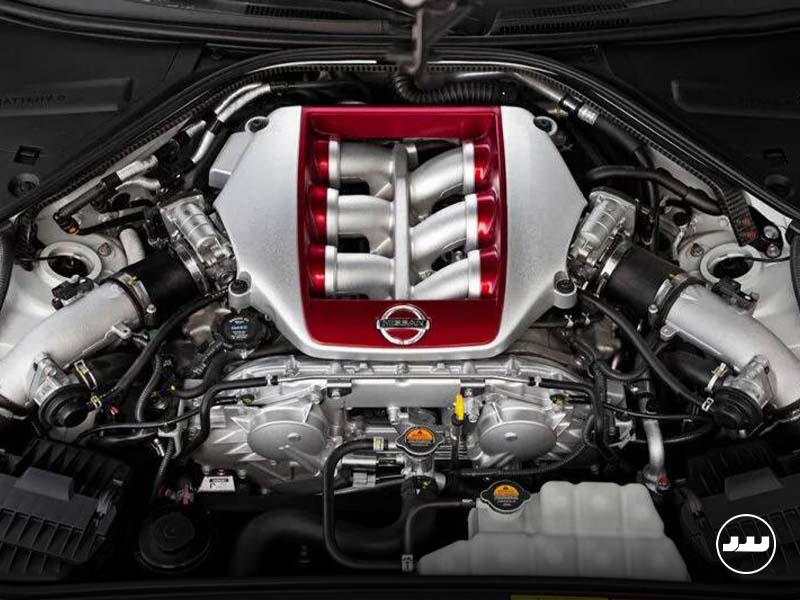

موتورهای ۶ سیلندر

می‌خواهید نقطه‌ تعادل بین آرامش و قدرت را بشناسید؛ این‌جا تقریبا نزدیک به خط پایان است. موتورهای ۶ سیلندر، چه به صورت خطی (مثل ساخته‌های ب‌ام‌و) و چه به صورت V شکل، نرمی فوق‌العاده‌ای دارند. در این موتورها، لرزش به حداقل می‌رسد و قدرت خروجی به قدری است که سدان‌های لوکس و شاسی‌بلندهای تنومند را به راحتی جابه‌جا می‌کند.

رانندگی با یک موتور ۶ سیلندر، تجربه‌ای متفاوت از شتاب‌گیری را نصیب راننده می‌کند که در آن دیگر خبری از فریادهای بلند موتور برای رسیدن به سرعت‌های بالا نیست.

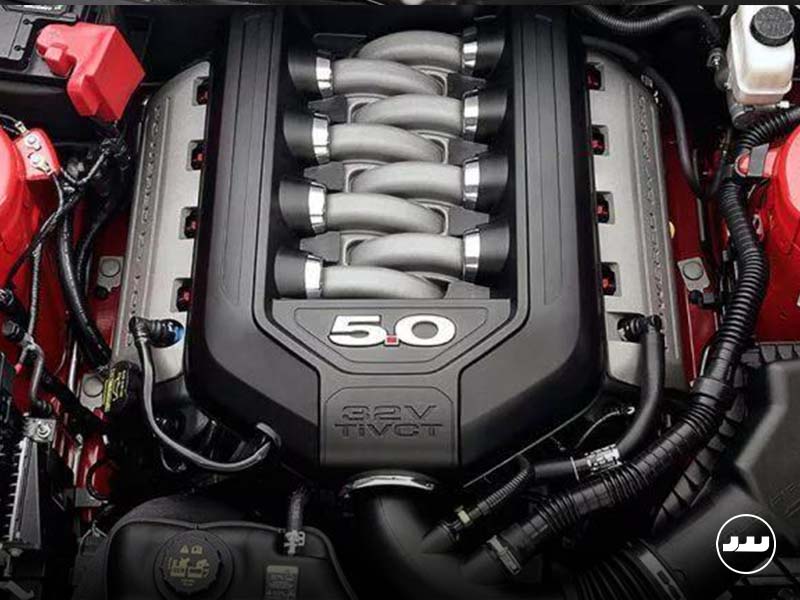

موتورهای ۸، ۱۰، ۱۲ و ۱۶ سیلندر

وارد قلمروی اشراف‌زادگان دنیای خودرو شدیم. موتور V8 را می‌توان محبوب‌ترین پیشرانه در میان خودروهای عضلانی آمریکایی و سوپر اسپرت‌های اروپایی دانست.
وقتی تعداد سیلندرها به ۱۰ یا ۱۲ می‌رسد، دیگر بحث فقط سر جابه‌جایی نیست؛ بحث مهندسیِ محض و پرستیژ است.
موتورهای ۱۲ سیلندر که در برندهایی مثل رولزرویس یا لامبورگینی دیده می‌شوند، چنان لرزش کمی دارند که می‌توانید یک سکه را روی سرسیلندر آن‌ها به صورت ایستاده قرار دهید و موتور را روشن کنید بدون این‌که سکه بیفتد.

در نهایت، غولی به نام W16 وجود دارد که بوگاتی با آن مرزهای سرعت را جابه‌جا کرد؛ این یعنی اوج مهندسی احتراق داخلی که در آن ۱۶ پیستون با هماهنگی میلی‌متری، هزاران اسب بخار قدرت تولید می‌کنند.

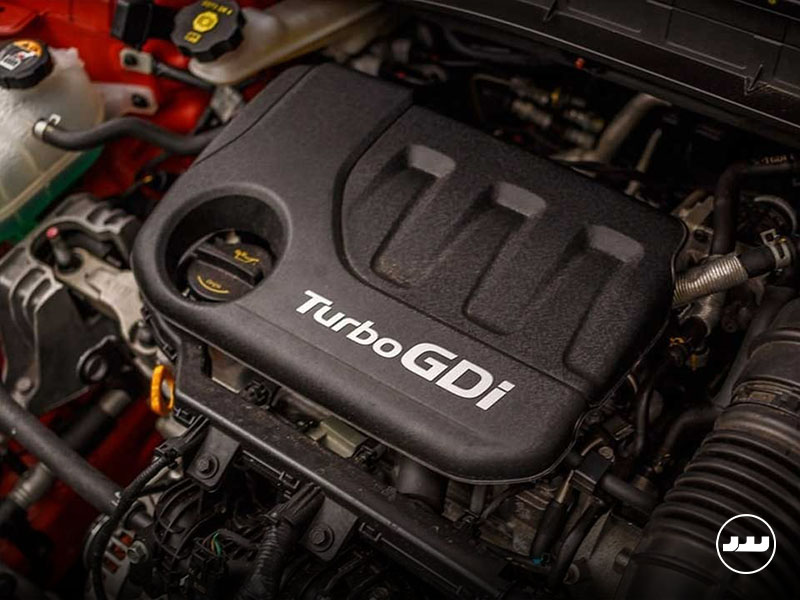

انواع سیستم تنفس موتور  (Aspiration)

تولید قدرت فقط به تعداد سیلندر بستگی ندارد؛ بیش‌تر به این مربوط است که چه‌طور اکسیژن را به داخل سیلندر برسانیم.
روش‌های تنفس موتور، تعیین می‌کنند که راننده یک رانندگی آرام و یا یک شتاب ناگهانی و هیجان‌انگیز را تجربه کند.

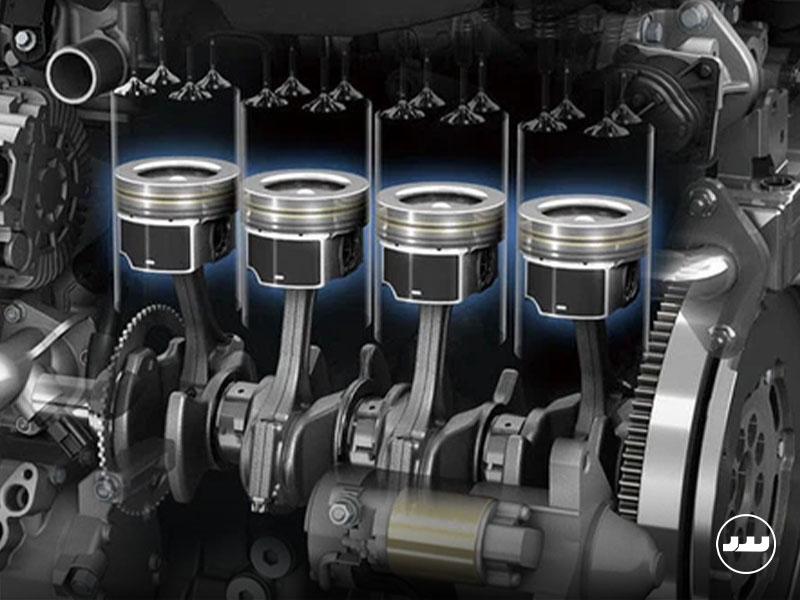

موتور تنفس طبیعی  (Naturally Aspirated)

این موتورها دقیقاً مثل ما نفس می‌کشند؛ یعنی با استفاده از فشار جو زمین، هوا را به داخل می‌کشند.
در موتورهای تنفس طبیعی، هیچ قطعه اضافه‌ای برای فشرده‌سازی هوا وجود ندارد. به همین خاطر، واکنش پدال گاز در این ماشین‌ها بسیار سریع و خطی است.

یعنی به محض این‌که پا را روی گاز می‌گذارید، موتور واکنش نشان می‌دهد. هرچند برای استخراج قدرت زیاد از این موتورها، حتماً باید حجم موتور را بالا ببرید (مثلاً موتورهای ۵۰۰۰ سی‌سی قدیمی).
این پیشرانه‌ها به دلیل استهلاک کم‌تر و حساسیت پایین‌تر به کیفیت بنزین، هنوز هم در بازار ایران محبوبیت زیادی دارند و تعمیرکاران هم با آن‌ها راحت‌تر کنار می‌آیند.

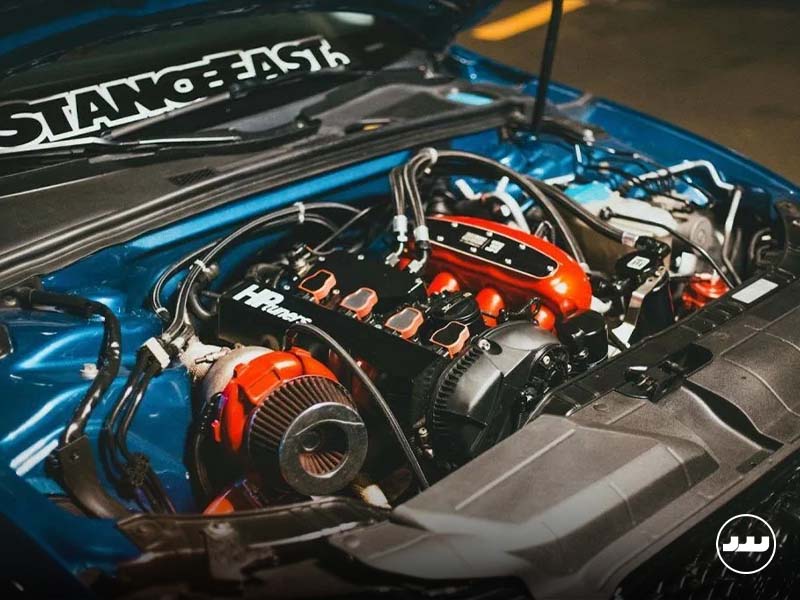

موتور توربوشارژ  (Turbocharged)

توربوشارژر در واقع یک بازیافت‌کننده هوشمند است. این سیستم از گازهای داغی که قرار است از اگزوز خارج شوند، استفاده می‌کند تا یک توربین را بچرخاند.
توربین هم به یک پمپ متصل است که هوای تازه را فشرده می‌کند و با فشار زیاد به داخل سیلندر می‌فرستد. نتیجه این‌که یک موتور کوچک ۱.۵ لیتری می‌تواند به اندازه یک موتور ۲.۵ لیتری قدرت تولید کند.

امروزه اکثر برندهای چینی و اروپایی که در مجموعه‌های تخصصی مثل گروه خودرویی ستوده عرضه می‌شوند، از این تکنولوژی بهره می‌برند تا مصرف سوخت را پایین نگه دارند و در عین حال، شتاب جذابی داشته باشند.
البته باید یادتان باشد که موتورهای توربو نسبت به روغن‌کاری و کیفیت بنزین حساس‌تر هستند و کمی هم «تاخیر توربو» یا لگ دارند که البته در مدل‌های جدید تا حد زیادی رفع شده است.

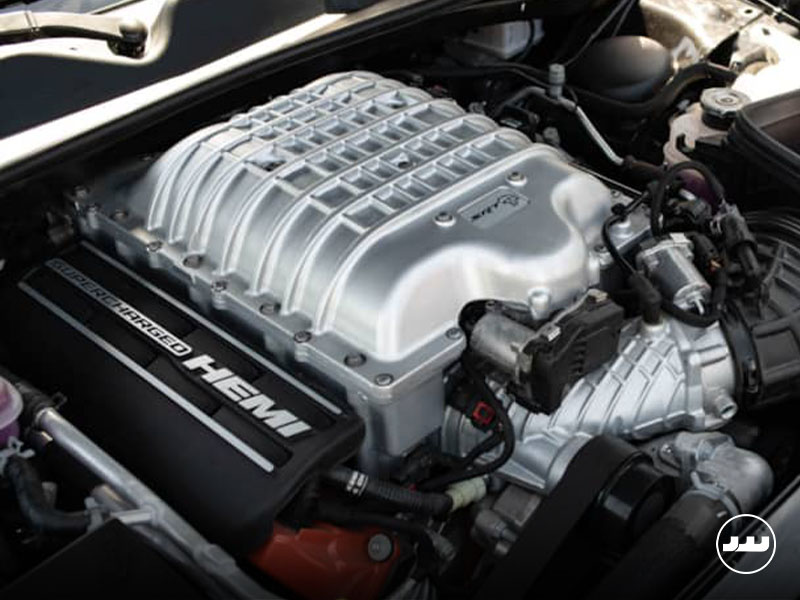

موتور سوپرشارژ  (Supercharged)

سوپرشارژر هم مثل توربو کارش فشرده‌سازی هواست، اما یک تفاوت اساسی دارد: نیروی خودش را مستقیماً از میل‌لنگ موتور و به وسیله یک تسمه می‌گیرد. این یعنی برخلاف توربو، منتظر پر شدن گاز اگزوز نمی‌ماند و از همان دور موتورهای پایین، قدرت مضاعف را در اختیار شما می‌گذارد.
در سوپرشارژر خبری از تاخیر نیست، اما چون بخشی از توان موتور را برای چرخاندن خودش مصرف می‌کند، بازدهی کلی آن کمی کم‌تر از توربو است. این سیستم را بیش‌تر در خودروهای خاص و قدرتمند آمریکایی می‌بینیم که به دنبال قدرت لحظه‌ای و بی‌وقفه هستند.

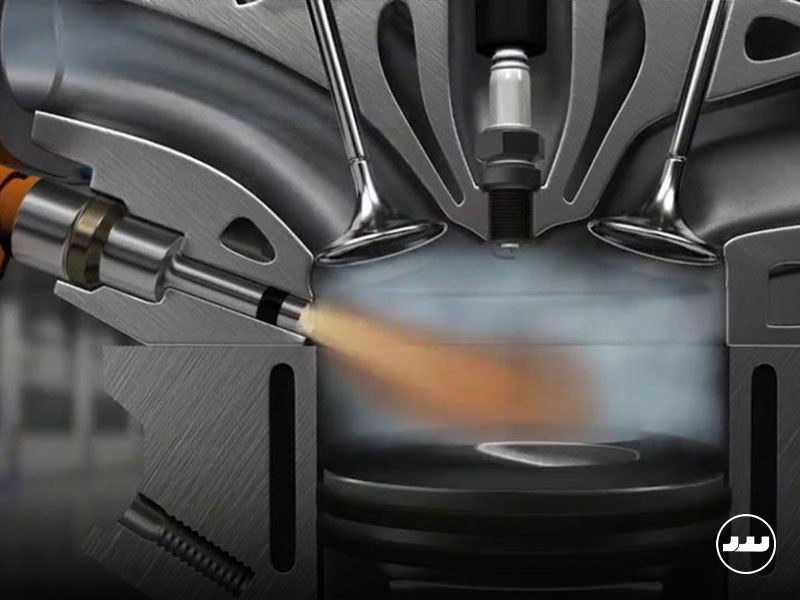

انواع سیستم سوخت‌رسانی و تزریق  (Fuel Injection)

بعد از رساندن هوا، نوبت به پاشش دقیق بنزین می‌رسد. تکنولوژی سوخت‌رسانی در سال‌های اخیر مسیر طولانی‌ای را طی کرده است.

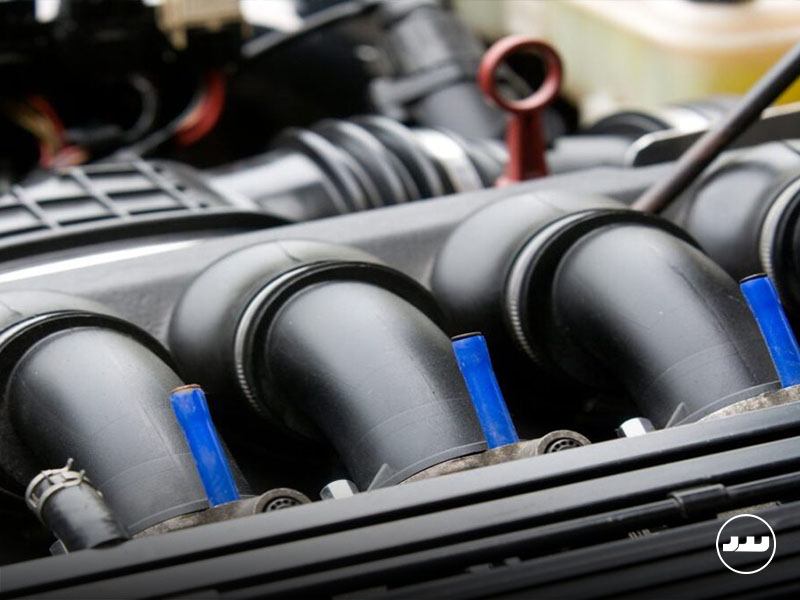

تزریق در منیفولد  (MPi / Port Injection)

در این سیستم، بنزین قبل از این‌که وارد سیلندر شود، در پشت سوپاپ هوا با هوا مخلوط می‌شود.
این روش سال‌هاست که در خودروهای ما استفاده می‌شود. مزیت اصلی آن، تمیز ماندن سوپاپ‌های هوا است؛ چون بنزین مثل یک حلال عمل می‌کند و جرم‌های پشت سوپاپ را می‌شوید. این سیستم ساختار ساده‌تری دارد و در برابر بنزین‌های کم‌کیفیت، مقاومت بیش‌تری از خود نشان می‌دهد.

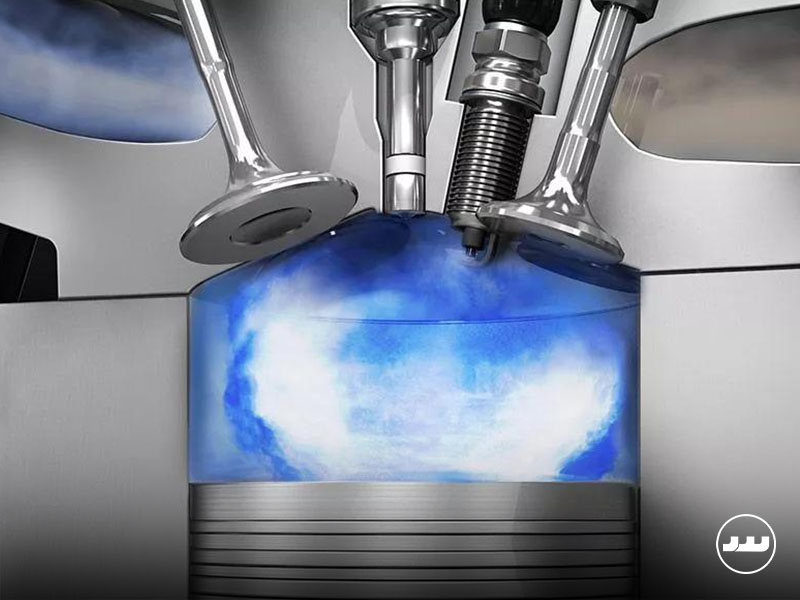

تزریق مستقیم  (GDI / Direct Injection)

در سیستم GDI، نازل سوخت مستقیماً داخل محفظه احتراق قرار دارد و بنزین را با فشار بسیار بالا (مثل موتورهای دیزلی) دقیقاً به داخل سیلندر می‌پاشد.
این کار سبب می‌شود احتراق کامل‌تر انجام شود، قدرت موتور افزایش یابد و مصرف سوخت به شکل چشم‌گیری کم شود.

اما چون دیگر بنزینی پشت سوپاپ‌ها نمی‌ریزد، با گذشت زمان ممکن است رسوبات کربنی پشت سوپاپ هوا جمع شود که نیاز به سرویس‌های دوره‌ای تخصصی دارد.

با این حال، تکنولوژی GDI در حال حاضر به استاندارد روز موتورهای مدرن دنیا تبدیل شده است.

جمع‌بندی | کدام موتور برای شما ساخته شده؟

دنیای پیشرانه‌ها با شتاب زیادی به سمت الکتریکی شدن حرکت می‌کند، اما موتورهای احتراق داخلی هنوز هم با تکنولوژی‌های جدید مثل کوچک‌سازی (Downsizing) و سیستم‌های هیبریدی، نفس می‌کشند.
انتخاب بین یک موتور خطی ساده یا یک قلب تپنده توربوشارژ، کاملاً به نوع کاربری و بودجه نگهداری شما بستگی دارد.
پس اگر عشق سرعت هستید و رانندگی پرشتاب دوست دارید، تکنولوژی‌های القای اجباری (توربو) شما را راضی می‌کند، اما اگر اولویت‌تان ماندگاری و هزینه کم است، مدل‌های تنفس طبیعی همچنان بهترند.

در این مسیر پر از انتخاب‌های فنی، داشتن یک مشاور امین که زیروبم این تکنولوژی‌ها را بشناسد، غنیمت است.
مجموعه‌های پیشرو در خدمات و فروش، از جمله گروه خودرویی ستوده، با درک دقیق از تفاوت این پیشرانه‌ها، تلاش می‌کند خودروهایی را به دست مصرف‌کننده برساند که با شرایط سوختی و اقلیمی ایران بیش‌ترین سازگاری را داشته باشند.
در نهایت، موتور ماشین شما هر چه که باشد، با نگهداری درست و استفاده از سیالات باکیفیت، می‌تواند سال‌ها بدون دردسر برای‌تان کار کند.
دنیای خودروها گسترده است، اما وقتی بدانید زیر آن درپوش فلزی دقیقاً چه می‌گذرد، لذت رانندگی برای‌تان دوچندان خواهد شد.



سوالات متداول

منظور از حجم موتور (مثلاً ۲۰۰۰ سی‌سی) چیست؟

وقتی می‌گوییم موتور ماشینی ۲ لیتر یا ۲۰۰۰ سی‌سی حجم دارد، در واقع درباره فضای خالی داخل تمام سیلندرها حرف می‌زنیم.
یعنی مجموع حجمی که پیستون‌ها در حرکت از پایین‌ترین نقطه به بالاترین نقطه جابه‌جا می‌کنند. به زبان ساده‌تر، هر چه‌قدر این فضا بیش‌تر باشد، موتور می‌تواند مخلوط بیش‌تری از سوخت و هوا را ببلعد و انفجار بزرگ‌تری ایجاد کند.
البته امروزه با وجود توربوشارژرها، دیگر حجم موتور به تنهایی نشان‌دهنده قدرت نیست؛ چرا که یک موتور ۱۵۰۰ سی‌سی توربو می‌تواند به راحتی یک موتور ۲۴۰۰ سی‌سی تنفس طبیعی را در شتاب‌گیری پشت سر بگذارد.

تفاوت اسب بخار و گشتاور موتور در چیست؟

این یکی از چالش‌برانگیزترین مفاهیم است. گشتاور را «زورِ» موتور بدانید؛ همان نیرویی که سبب می‌شود ماشین از حالت سکون حرکت کند یا در سربالایی‌ها کم نیاورد.
اما اسب بخار نشان‌دهنده «سرعتِ انجام کار» است. به عبارت ساده، گشتاور ماشین را به حرکت در می‌آورد و اسب بخار تعیین می‌کند که با چه سرعتی می‌توانید به مسیر ادامه دهید.
برای خودروهای باری و شاسی‌بلند، گشتاور حیاتی است و برای خودروهای مسابقه‌ای، اسب بخار حرف اول را می‌زند.

چرا موتورهای V شکل (خورجینی) از موتورهای خطی بهتر هستند؟

واژه «بهتر» کمی نسبی است، اما موتورهای V شکل از نظر مهندسیِ چیدمان، برتری‌های زیادی دارند.
این موتورها به دلیل طول کم‌تر، ثبات بیش‌تری دارند که لرزش‌های اضافی میل‌لنگ را در دورهای بالا کم می‌کند. همچنین دست مهندسان آیرودینامیک را باز می‌گذارند تا کاپوت را کوتاه‌تر و شیب‌دارتر طراحی کنند.
با این حال، موتورهای خطی به دلیل سادگی در تعمیر و دسترسی بهتر به قطعات، هنوز برای خودروهای اقتصادی انتخاب منطقی‌تری به نظر می‌رسند.

علامت V16 یا V8 روی موتور ماشین نشانه چیست؟

این عبارت‌ها شناسنامه چیدمان موتور هستند. حرف V نشان‌دهنده آرایش سیلندرها به شکل خورجینی است و عدد مقابل آن، تعداد کل سیلندرها را مشخص می‌کند.
پس V8 یعنی موتوری که ۸ سیلندر دارد و آن‌ها را در دو ردیف ۴ تایی روبه‌روی هم چیده است.

آیا موتورهای ۳ سیلندر ضعیف هستند و برای جاده مناسب نیستند؟

این یک باور قدیمی و اشتباه است. موتورهای ۳ سیلندر مدرن که به سیستم توربوشارژ مجهز شده‌اند، هیچ هم ضعیف نیستند و گاهی از موتورهای ۴ سیلندر قدیمی قدرت بیش‌تری تولید می‌کنند.
این پیشرانه‌ها برای سفرهای جاده‌ای با سرعت‌های مجاز کاملاً پاسخگو هستند و مزیت اصلی‌شان این است که بنزین را بسیار خسیسانه مصرف می‌کنند.
تنها نکته، لرزش اندک آن‌ها در حالت درجا کار کردن است که آن هم با دسته‌موتورهای پیشرفته تا حد زیادی مهار شده است.

تفاوت اصلی توربوشارژ و سوپرشارژر چیست؟

همه چیز به «منبع تغذیه» برمی‌گردد. توربوشارژر جیره‌خوارِ دود خروجی اگزوز است؛ مجانی کار می‌کند اما تا گاز اگزوز به فشار کافی برسد، کمی زمان می‌برد که به آن می‌گوییم لگ.
در مقابل، سوپرشارژر یک پمپِ گوش‌به‌فرمان است که مستقیم با تسمه به موتور وصل شده. به محض این‌که گاز بدهید، وارد مدار می‌شود اما چون بخشی از اسب‌بخار موتور را برای چرخاندن خودش می‌دزدد، مصرف سوخت را کمی بالاتر می‌برد.

ضریب تراکم (Compression Ratio) موتور چه تاثیری دارد؟

ضریب تراکم یعنی مخلوط سوخت و هوا چه‌قدر قبل از انفجار فشرده می‌شود. هرچه این عدد بالاتر باشد، بازدهی حرارتی موتور بیش‌تر شده و قدرت زیادتری استخراج می‌شود.
اما یک چالش بزرگ وجود دارد: موتورهای با ضریب تراکم بالا (مثل موتورهای GDI) به شدت به کیفیت بنزین حساس هستند و اگر بنزین بی‌کیفیت استفاده کنید، دچار پدیده «ناک» یا خودسوزی می‌شوند که برای سلامت موتور خطرناک است.

آیا تعداد سیلندر بیش‌تر همیشه به معنای سرعت بیش‌تر است؟

خیر. تعداد سیلندر بیش‌تر معمولاً به معنای گشتاور بیش‌تر، کارکرد نرم‌تر و توانایی تحمل فشار بالاتر است.
سرعت نهایی خودرو به پارامترهای زیادی مثل ضرایب گیربکس، ضریب آیرودینامیک و وزن خودرو بستگی دارد. یک خودروی ۴ سیلندر سبک و آیرودینامیک می‌تواند از یک خودروی ۸ سیلندر سنگین سریع‌تر حرکت کند.
